Konštrukcia stropného dvojúrovňového podhľadu

Stropný podhľad zo sadrokartónových dosiek je riešenie umožňujúce efektné ukončenie stropu v každom interiéri. V súčasnosti je veľmi populárna montáž stropu na jednoúrovňovej konštrukcii, avšak pre investorov hľadajúcich kvalitnejšie riešenie- odporúčame riešenie založené na dvojúrovňovej konštrukcii. Zoznámte sa s konkrétnymi informáciami.

Systém stropného podhľadu na dvojúrovňovej krížovej konštrukcii tvoria:

• obklad zo sadrokartónových dosiek,
• rošt,
• závesné prvky.

Jednou z najčastejších chýb vyskytujúcich sa pri montáži stropného podhľadu je nesprávne vybratý typ dosiek. Obklad zo sadrokartónových dosiek musí byť zvolený v závislosti od požiadaviek na strop. Môžu to byť požiadavky týkajúce sa požiarnej odolnosti, zvukovej izolačnej schopnosti, odolnosti na pôsobenie vody a plesne a odolnosti na nárazy.

Naše rady:

Pokiaľ sa montáž stropu odohráva:

• v priestoroch, v ktorých vlhkosť vzduchu neprekračuje 70 %, stačí použiť sadrokartónové dosky NIDA Expert.
• v priestoroch, v ktorých vlhkosť vzduchu neprekračuje 85 % (dočasne do 10 hodín), stačí použiť sadrokartónové dosky NIDA Woda.
• v priestoroch, kde je vyžadovaná odolnosť na pôsobenie vody a plesne je treba použiť sadrokartónové dosky NIDA Hydro.
• v interiéroch, ktoré musia dodržiavať protipožiarne požiadavky, odporúčame použiť sadrokartónové dosky NIDA Ogień Plus.
• v objektoch, kde je požadovaná zvýšená odolnosť na nárazy, odporúčame sadrokartónové dosky NIDA Twarda.

ROŠT STROPNÉHO DVOJÚROVŇOVÉHO PODHĽADU

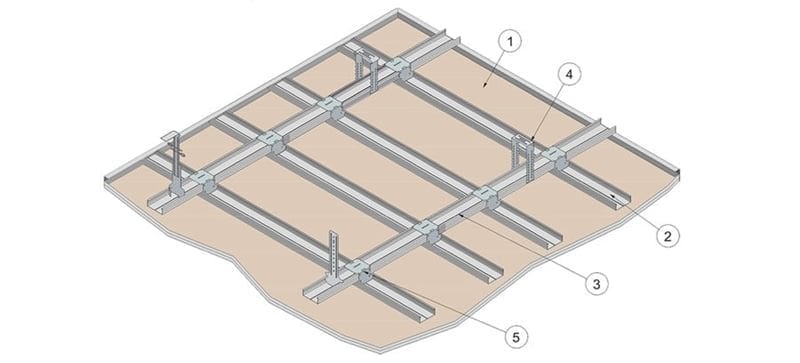

Obrázok č. 1 Stropný podhľad na nosnej dvojúrovňovej krížovej konštrukcii - axonometria (Legenda: 1- Sadrokartónová doska NIDA 12,5 mm, 2- Nosný dolný profil NIDA CD60, 3- Hlavný horný profil NIDA CD60, 4- Závesný prvok, 5- Krížová spojka NIDA LK60)

Rošt dvojúrovňových stropných podhľadov sa skladá z dolnej a hornej úrovne. Dolnú úroveň tvorí nosný dolný profil NIDA CD 60, ku ktorému sú montované priamo sadrokartónovej dosky . Maximálny odstup nosných profilov je 500 mm. Hornú úroveň tvoria hlavné horné profily NIDA CD 60. Ich odstup závisí od počtu dosiek obloženia suchej stavby a od prípadného ďalšieho zaťaženia, napr. použitej minerálnej vlny.

Tabuľka 1. Výkaz technických parametrov najčastejšie používaných typov stropných podhľadov na dvojúrovňovej krížovej konštrukcii zavesenej pomocou závesov rotačne pripevnených pomocou nóniusa NIDA WON60.
1) Povolené zaťaženie zohľadňujúce: vlastnú hmotnosť, izolačný materiál a ďalšie technologické zaťaženie. Technický posudok 1060/12/R14NK.
2) Ďalšie zaťaženie na základe požiarnej klasifikácie ITB 1060/13/R54NP, LBO-302-K/12.
3) Podľa ETAG 003.

Nosný dolný profil a hlavný horný profil NIDA CD 60 sú uložené kolmo k sebe a sú spojené pomocou špeciálnych krížových spojok NIDA LK 60.

Upozornenie! Pri zhotovovaní konštrukcie roštu stropného podhľadu zohľadnite také faktory, ako napr. rozmiestnenie dilatačných škár zo sadrokartónových dosiek a prípadných dilatačných škár v konštrukcii budovy, umiestnenie revíznych otvorov, rôznych svietidiel a vetracích alebo elektrických inštalácií.

ZÁVESNÉ PRVKY V STROPNOM PODHĽADE DVOJÚROVŇOVEJ KONŠTRUKCIE

Dvojúrovňové stropné podhľady sú pripevňované pomocou doplnkov NIDA, kompatibilných s profilmi NIDA CD 60. Výber typu zavesenia závisí okrem iného od vzdialenosti konštrukčného prvku alebo od požiadaviek požiarnej odolnosti stropného podhľadu.

Rošt z profilov NIDA CD 60 je štandardne zavesený pomocou:

• pérových rýchlozávesov NIDA WO 60 a pripevňovacích drôtov NIDA. Štandardné použitie v stropoch s jednoduchým opláštením bez požiadaviek na požiarnú odolnosť, odporúčaná maximálna výška zavesenia je 1,50 m.
• závesov pripevňovaných pomocou nóniusa NIDA WON 60 vrátane horných závesov nóniusa NIDA WGN a eventuálne s predĺžením nóniusov NIDA PN. Štandardné použitie v stropoch s požiadavkami na požiarnú odolnosť pri výške zavesenia viac ako 1,50 m.
• Vystužených dolných nóniusových závesov vrátane horných závesov nóniusa NIDA WGN a eventuálne s predĺžením nóniusov NIDA PN.

Pokiaľ výška zavesenia stropu neprekračuje 12 cm, použijú sa nasledujúce závesné doplnky:

• upevňovací prvok NIDA ES 60
• pružný upevňovací prvok NIDA EL 60
• záves na podkrovie NIDA WP 60 – štandardne používaný pri stavbe drevených stropov

SYSTÉMY DVOJÚROVŇOVÝCH ZÁVESNÝCH PODHĽADOV PONÚKANÝCH SPOLOČNOSŤOU SINIAT

Názvy systémov stropných podhľadov na nosnej dvojúrovňovej krížovej konštrukcii sú tvorené nasledujúcim spôsobom:

Tabuľka 2. názvu systémov stropných podhľadov na nosnej dvojúrovňovej krížovej konštrukcii.

NIDA Podhľad DK/WO/CD60-12,5 - znamená stropný podhľad montovaný pomocou závesov NIDA WO60 s dvojúrovňovou krížovou konštrukciou na profiloch NIDA CD60 s jednoduchým opláštením zo sadrokartónových dosiek NIDA hrúbky 12,5 mm;

Obrázok č. 2 NIDA Podhľad DK/WO/CD60-12,5 – vertikálny rez (Legenda: 1- Sadrokartónová doska NIDA 12,5 mm, 2- Nosný dolný profil NIDA CD60, 3- Hlavný horný profil NIDA CD60, 4- záves NIDA WO60, 5- Krížová spojka NIDA LK60)

NIDA Podhľad DK/WON/CD60-60 - znamená stropný podhľad montovaný pomocou závesov NIDA WON60 s dvojúrovňovou krížovou konštrukciou na profiloch NIDA CD60 so štvoritým opláštením zo sadrokartónových dosiek NIDA hrúbky 12,5 mm;/p>

Obrázok č. 3 NIDA Podhľad DK/WO/CD60-12,5 – vertikálny rez (Legenda: 1- Sadrokartónová doska NIDA 12,5 mm, 2- Nosný dolný profil NIDA CD60, 3- Hlavný horný profil NIDA CD60, 4- záves NIDA WON60, 5- Krížová spojka NIDA LK60)

Viac konštrukčných riešení dvojúrovňových stropných podhľadov je uvedených v technickom katalógu
